침투측구수로관
Infiltration Gutter

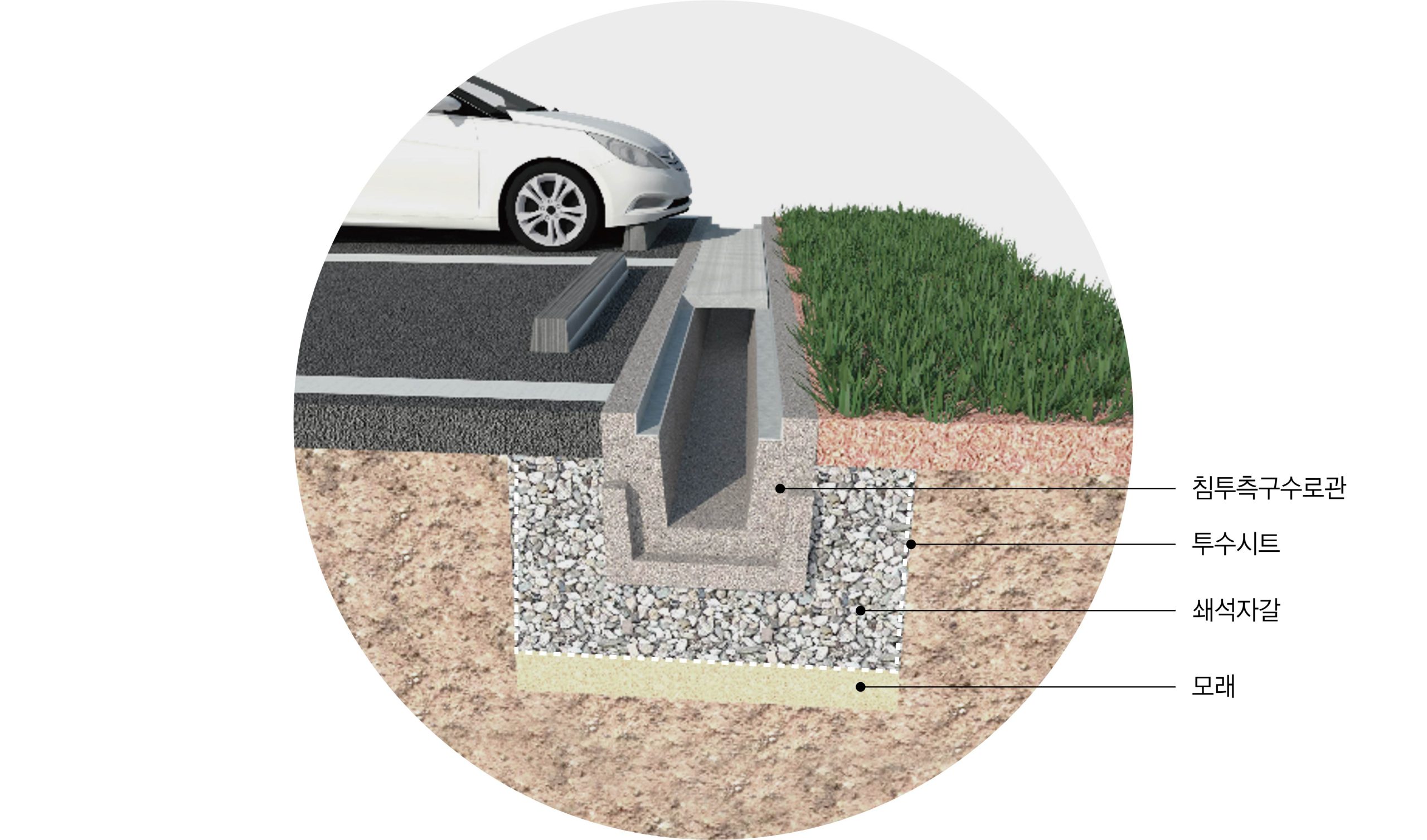

투수 콘크리트구체를 이용하여, 침투측구 저면 및 측면을 쇄석골재로 충진, 집수된 유출수를 침투시키며 측구본체, 충진쇄석, 모래, 투수시트로 구성된다.

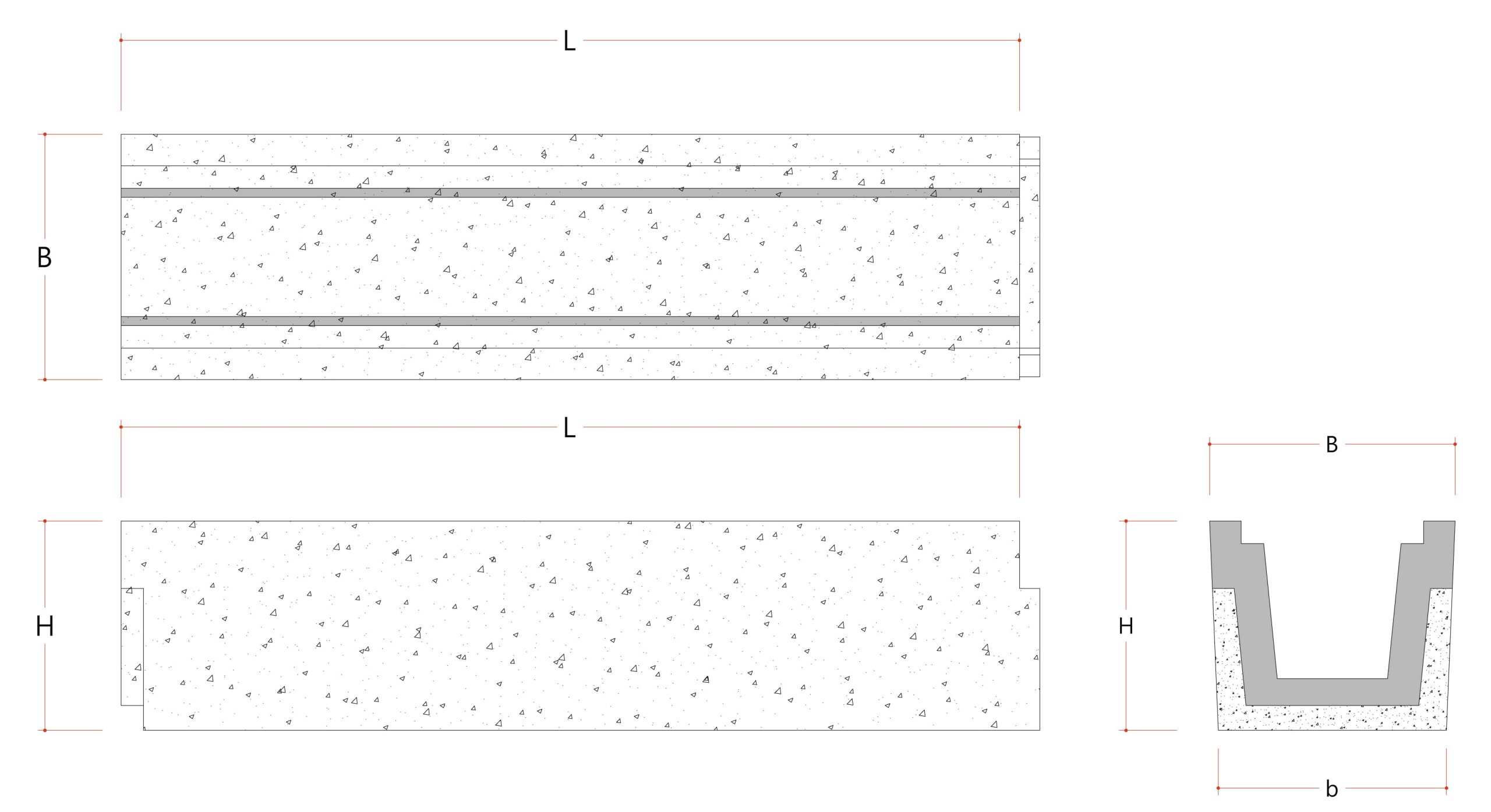

규격
침투측구수로관
| 구분 | L | H | B | b |
|---|---|---|---|---|
| 침투측구수로관 D200 | 2,000 | 365 | 445 | 415 |
| 침투측구수로관 D300 | 2,000 | 465 | 545 | 515 |
| 침투측구수로관 D400 | 2,000 | 600 | 700 | 670 |
| 침투측구수로관 D500 | 2,000 | 700 | 800 | 770 |
| 침투측구수로관 D600 | 2,000 | 800 | 900 | 870 |
설치 기준
적용대상 침투측구 내부 폭은 통수능력과 청소 등의 유지관리를 고려하여 200~400mm를 표준으로 함
투수구조는 측면이나 저면부를 다공성으로 하며 투수계수는 3×10-1cm/s 이상으로 함
건물주택, 주차장, 운동장, 도로 등의 가장자리 설치하며 통상 침투통과 함께 연계설치를 원칙으로 함
종단경사는 경사지의 경우 도로의 종단경사와 동일하게 적용하며, 평지의 경우에는 두 침투통 사이의
중앙점에서 양쪽으로 0.25% 이상 경사를 두어 배수가 원활히 되도록 해야 함
설치 효과
비점오염 및 우수유출 저감
첨두유량 관리
지하수 재충진
처리 효율
COD(%)
SS(%)
T-N(%)
T-P(%)
자재 납품 실적
|
공사명 |
발주처 |
|---|---|
|
강진 지방정원 조성사업 |
광주광역시 서구 |
|
경기 지방정원 조성공사 |
경기도 |
|
경주식물원조성사업 |
경주시 |
|
광남고 인조잔디 운동장 개선공사 |
광남고등학교 |
|
당진종합운동장 확장공사 |
당진시 |
|
도시생태축 복원사업 |
경기도 |
|
마산운동장 일원 그린빗물인프라 |
경남 창원시 |
|
말죽거리근린공원 조성사업 |
서울 서초구 |
|
부천괴안/원종 훼손지 복구사업 |
LH |
|
소풍근린공원 |
평택시 |
|
신남초 교사 개축공사 |
서울시교육청 |
|
양평 다문근린공원 조성사업 |
양평군 |
|
에코팜랜드 조성사업 |
화성시 |
|
연수한마음 근린공원 조성사업 |
인천 연수구 |
