침투형 시설
침투빗물받이/침투집수정

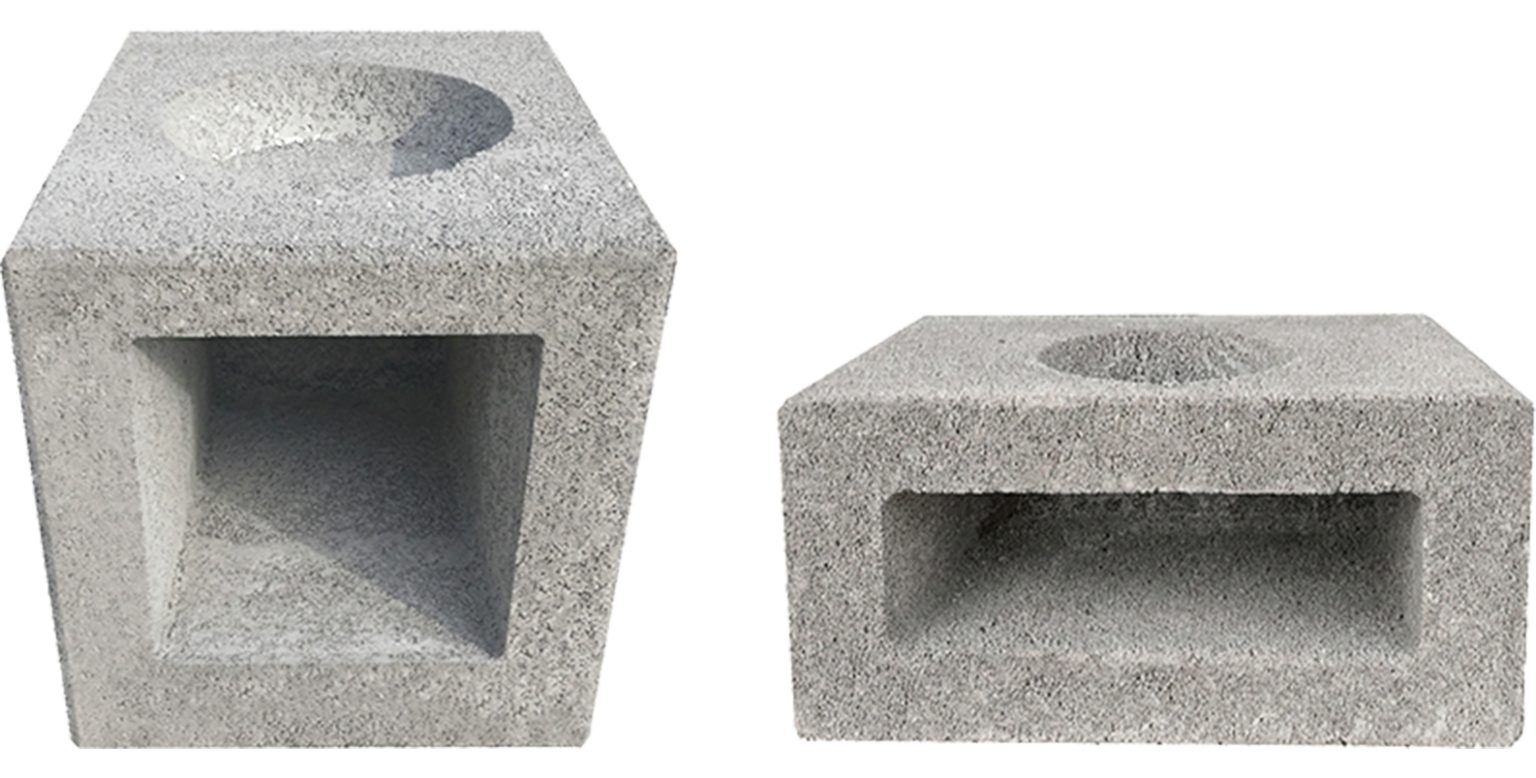

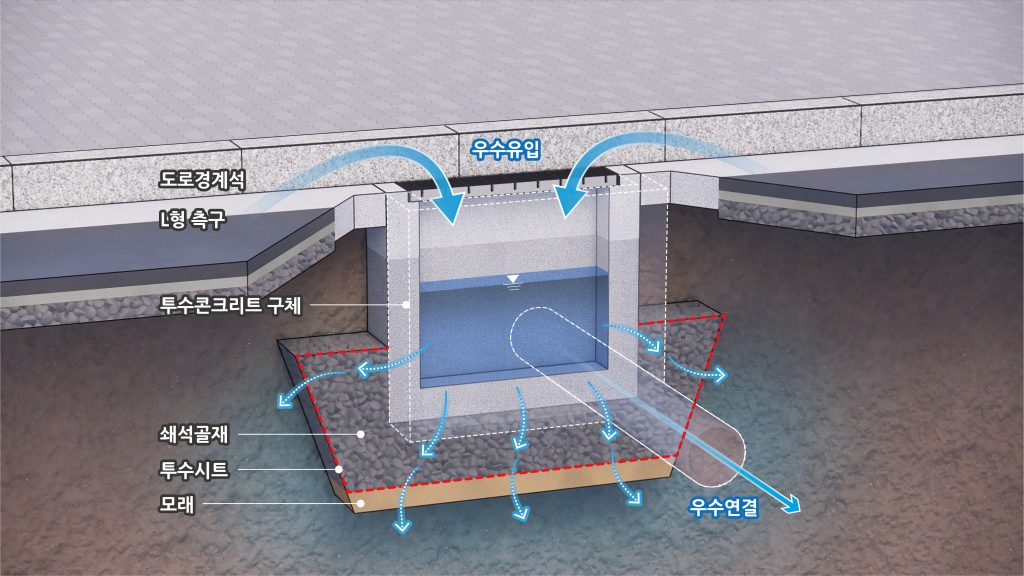

침투빗물받이는 투수성을 가지는 통 본체와 주변을 쇄석으로 충전하여 집수한 빗물을 측면 및 바닥에서 지중으로 침투시키는 시설로써 본체, 충진쇄석, 모래, 투수시트, 여과망, 관입구 필터 등으로 구성된다.
물품식별번호
1호 300×400 : 24249405
2호 300×900 : 24249406

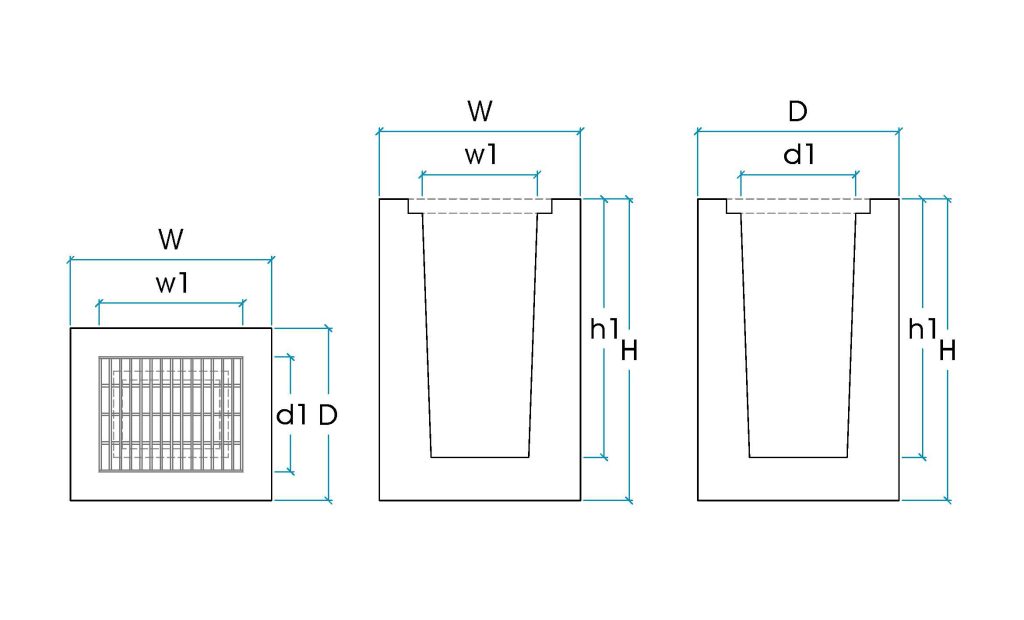

제품 규격
| 구분 | D | D1 | W | w1 | H | h1 |
|---|---|---|---|---|---|---|
| 침투빗물받이 1호 보도용 | 700 | 400 | 600 | 300 | 1,050 | 900 |
| 침투빗물받이 2호 보도용 | 1,200 | 900 | 600 | 300 | 1,050 | 900 |
| 침투빗물받이 1호 차도용 | 700 | 400 | 600 | 300 | 700 | 550 |
| 침투빗물받이 2호 차도용 | 1,200 | 900 | 600 | 300 | 750 | 600 |
| 침투집수정 1호 | 750 | 450 | 750 | 450 | 950 | 800 |
| 침투집수정 2호 | 900 | 600 | 900 | 600 | 1,050 | 900 |

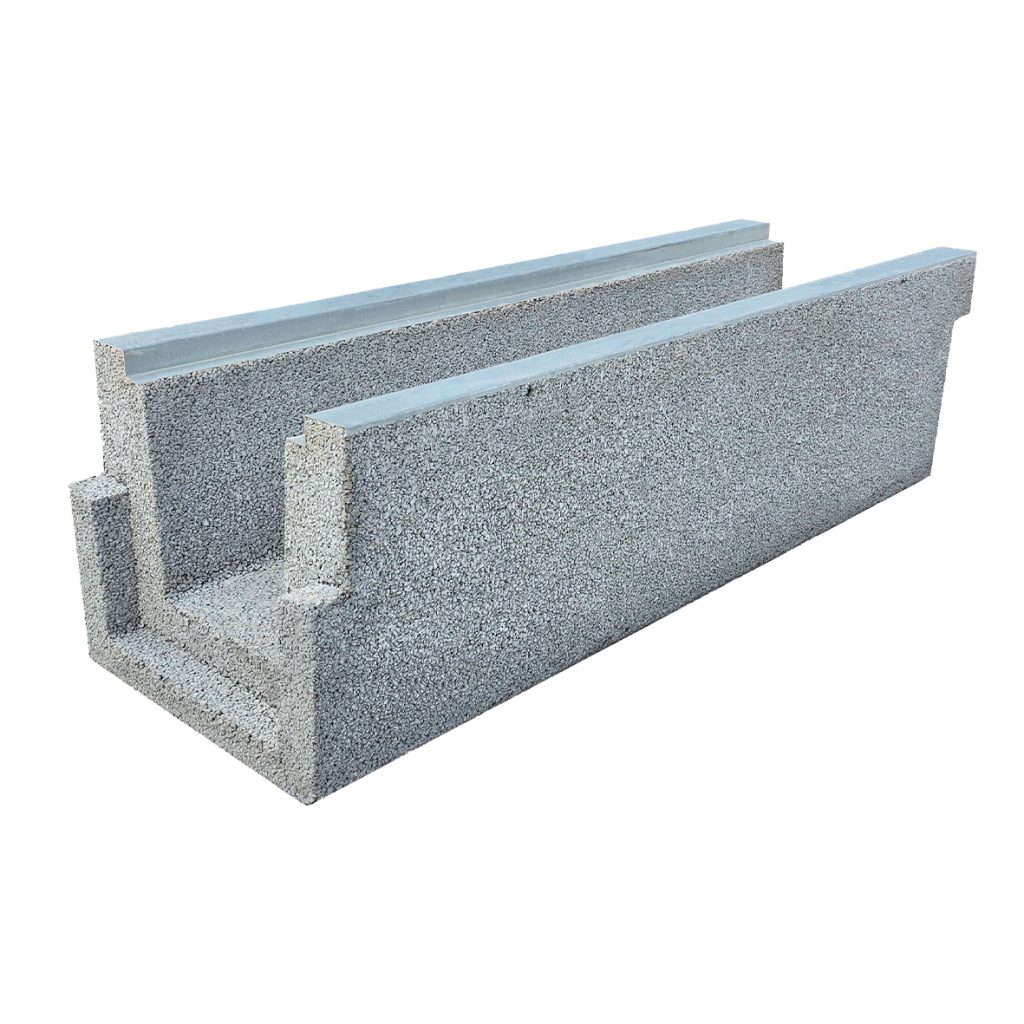

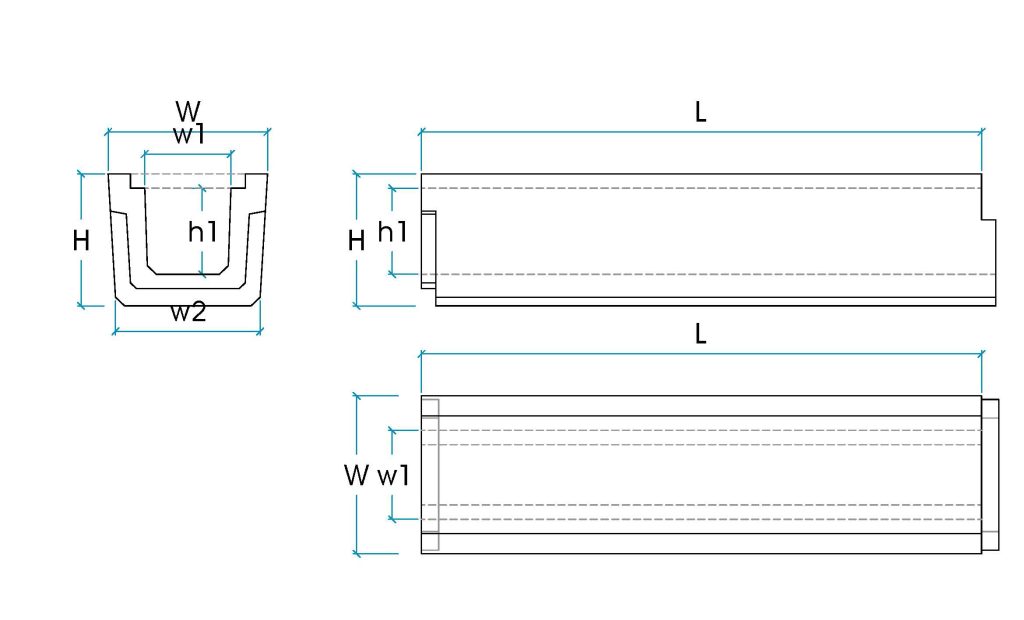

침투측구수로관

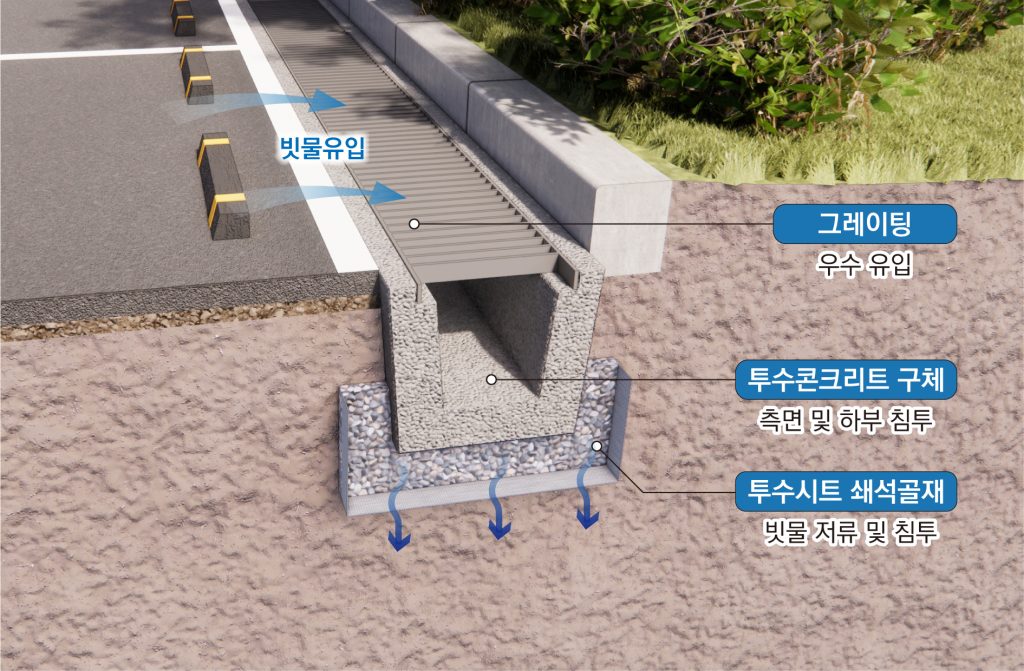

기존 콘크리트 측구가 빗물을 하수관으로 빠르게 버리는 역할만 했다면, 침투측구수로관은 측구 하부 및 측면을 투수 구조로 설계하여 빗물을 현장에서 즉시 처리하는 고효율 LID 시설입니다.
앵글 부착형 / 앵글 미부착형
W 200/300/400/500/600
물품식별번호
24253524
제품 규격
|
구분 |
규격 |
W |
w1 |
w2 |
D |
H |
h1 |
|---|---|---|---|---|---|---|---|
|
침투측구수로관 |
200 |
400 |
200 |
380 |
2,000 |
350 |
180 |
|
침투측구수로관 |
300 |
540 |
300 |
510 |
2,000 |
405 |
300 |
|
침투측구수로관 |
400 |
700 |
400 |
600 |
2,000 |
610 |
400 |
|
침투측구수로관 |
500 |
800 |
500 |
720 |
2,000 |
700 |
500 |
|
침투측구수로관 |
600 |
900 |
600 |
840 |
2,000 |
800 |
600 |

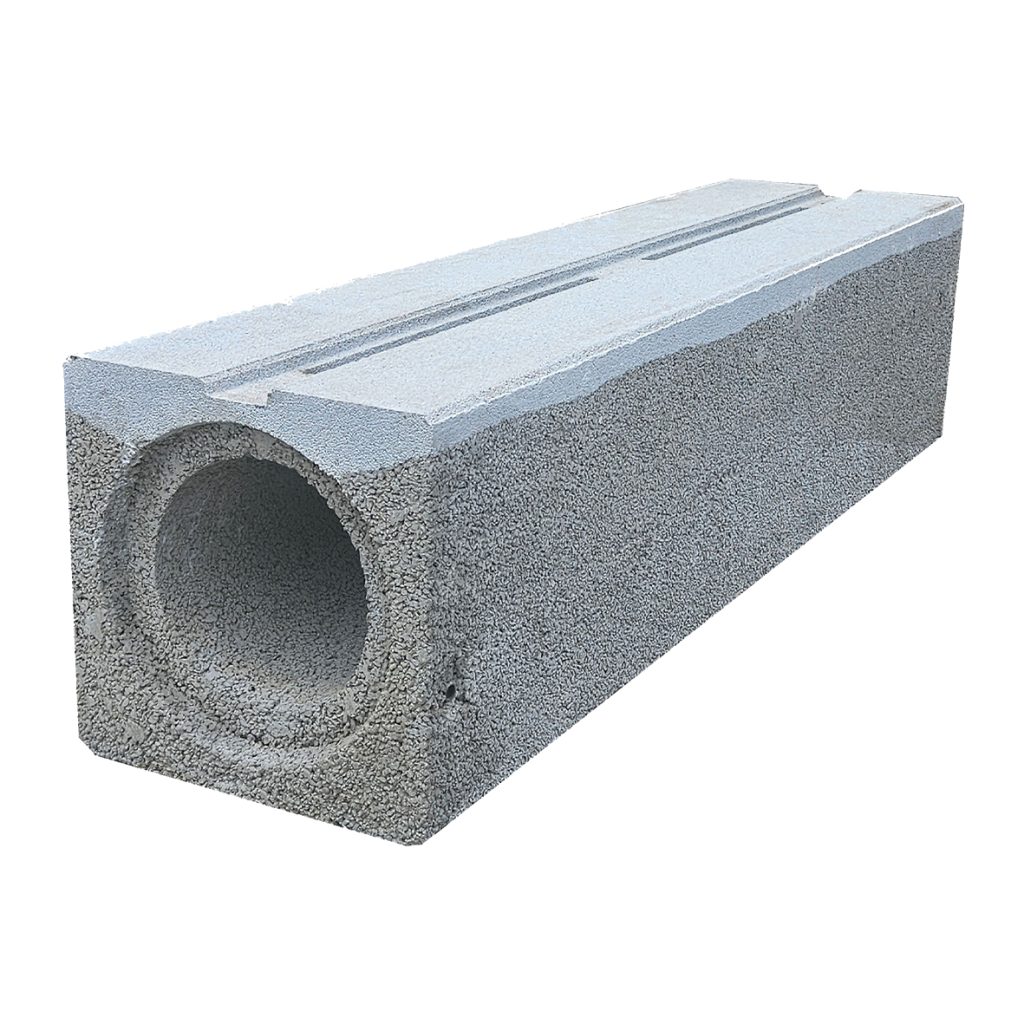

원형침투수로관

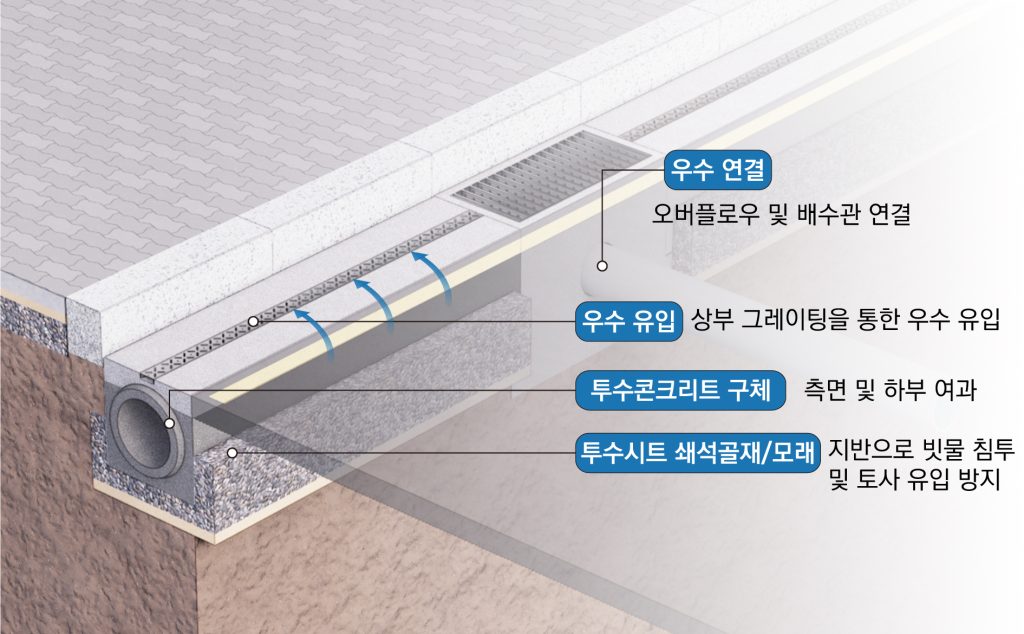

일반 콘크리트로 만든 상부 부재와 투수 콘크리트로 만든 하부 부재를 볼트로 결합한 구조입니다. 본체 주변을 쇄석자갈로 채우고 투수시트로 감싸며, 유입된 빗물의 일부가 투수성 하부 부재의 벽면과 바닥을 통해 땅속으로 스며듭니다.
매립형 / 돌출형
Ø 300
물품식별번호
24253524

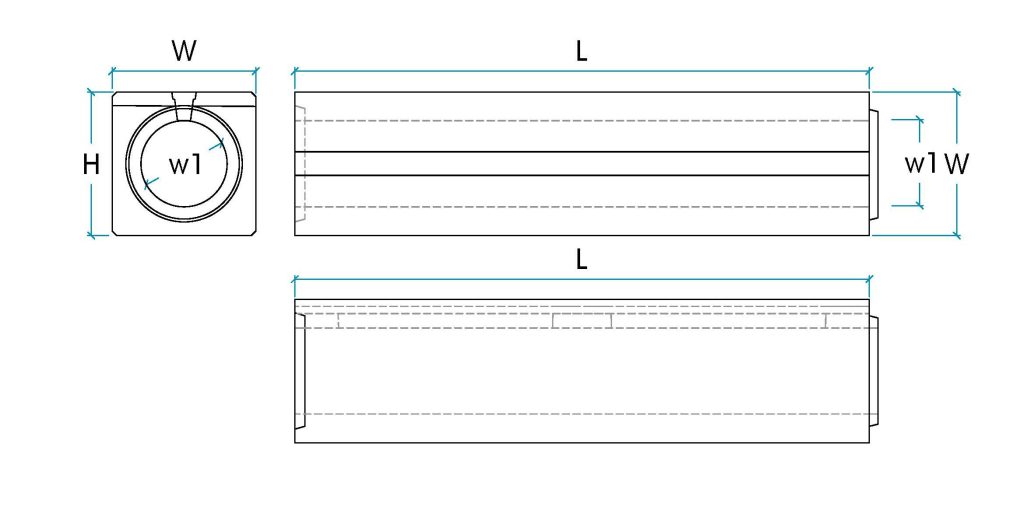

제품 규격
|
구분 |
W |
w1 |
H |
L |
|---|---|---|---|---|
|
원형침투수로관 매립형 |
500 |
300 |
500 |
500/1,000/2,000 |
|
원형침투수로관 돌출형 |
500 |
300 |
700 |
2,000 |
